施工

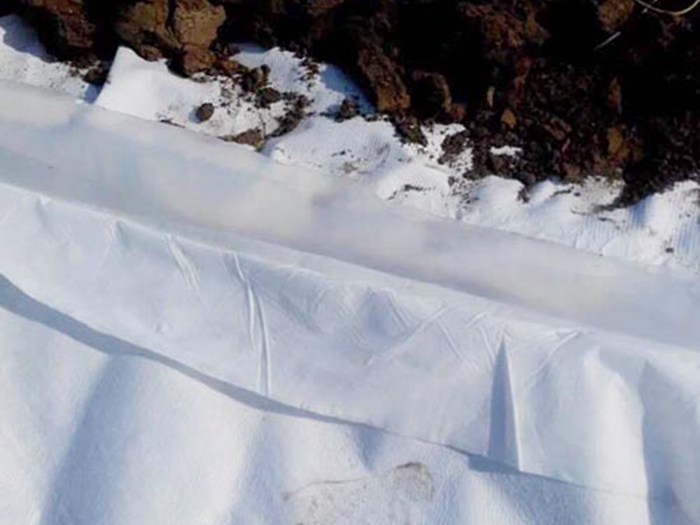

 復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過烘箱遠(yuǎn)紅外加熱，把土工布和土工膜經(jīng)導(dǎo)輥壓到一起形成復(fù)合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復(fù)合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。

土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，更好采用埋入法鋪設(shè)。

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，更后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，更好是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。

水壓測定

復(fù)合土工膜的耐靜水壓測定

1.復(fù)合土工膜的耐靜水壓原理在復(fù)合土工膜兩側(cè)壓力水頭達(dá)到一定值后，復(fù)合土工膜就會破裂。逐級增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時間，當(dāng)滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。

2.保持復(fù)合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復(fù)合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前一級壓力即作為耐靜水壓（mpa)。

3.復(fù)合土工膜如只需判定土工膜樣品是否達(dá)到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

4.復(fù)合土工膜每個樣品至少測定3個試樣，以更低值作為樣品的耐靜水壓。

經(jīng)編

經(jīng)編復(fù)合土工膜特性 ：高抗拉強度、低延伸率、縱橫向變形均勻、抗撕裂強度高、耐磨性能優(yōu)良、隔水性強。經(jīng)編復(fù)合土工膜。

選擇竅門

復(fù)合土工膜規(guī)格的選擇與下墊層平整度、材料允許拉應(yīng)力、材料彈性模量、鋪設(shè)范圍內(nèi)的更大水頭及覆蓋層更大粒徑等有關(guān)，其厚度設(shè)計除考慮主要由水壓力要求的強度外，還需考慮暴露、埋壓、氣候、使用壽命等應(yīng)用條件，并按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定確定設(shè)計厚度及實際厚度。

施工注意事項



（1）使用須采用埋入式：覆蓋厚度不宜小于30cm。

（2）整修防滲系統(tǒng)應(yīng)有：墊層、防滲層、過渡層、保護(hù)層組成。

（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內(nèi)的草皮、樹根要清除。與膜接觸面鋪設(shè)粒徑小的沙土或粘土作防護(hù)層。

（4）鋪設(shè)時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應(yīng)留有一定的伸縮量。

（5）施工時，應(yīng)避免石塊，重物直接砸在土工膜上、更好邊施工、邊鋪設(shè)膜、邊覆蓋保護(hù)層。
